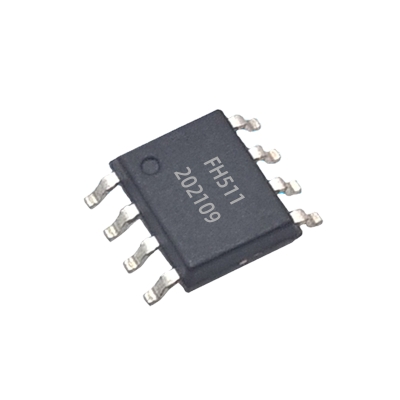

FH511大电流8位MCU芯片

FH511大电流8位MCU芯片

FH511是以EPROM作为内存的8位微控制器，FH511专为多IO产品的应用而设计，例如遥控器、风扇/灯光控制或是游乐器周边等等。低功耗，高速，高噪声容限，EPROM/ROM基于8位CMOS工艺制造的单片机，采用RISC指令集，共有42条指令，除分支指令为两个周期指令以外其余为单周期指令。这种易用、易记的指令集大大缩短了开发时间。 FH511包含了上电复位(Power-on Reset POR)，掉电复位(Brown-out Reset BOR)，上电复位计数器（Power-up Reset Timer PWRT），振荡启动计数器 (Oscillator Start-up Timer OST)， 看门狗定时器(Watchdog Timer)， EPROM/ROM， SRAM，双向三态I/O口，（可以设置为上拉/下拉、开漏）， 省电睡眠模式， 一个带8位预置器的8位定时/计数器，一个带8位自动重载的8位定时器/计数器，独立中断，睡眠唤醒模式和可靠的代码保护，有两个振荡源可供用户配置选择，包含省电振荡源和低功耗振荡器。FH511可访问1K×13的程序存储空间。FH511能直接或间接访问寄存器以及数据存储区，所有的特殊功能寄存器分布在数据存储区同时包含特定的程序指针。

功能

 宽广的工作电压：

 2.0V ~ 5.5V @系统频率≦8MHz。

 2.2V ~ 5.5V @系统频率＞8MHz。

 宽广的工作温度：-40°C ~ 85°C。

 高达 ±5KV 的ESD。

 1Kx14 bits EPROM。

 48 bytes SRAM。

 6 根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]。

 PB[3:0]可选择输入时使用内建上拉及下拉电阻。

 输入有三种组态可选(TTL / CMOS / Without Schmitt) 。

 PB[3]内建上拉电阻 85K。

 PB[5:0]可选择上拉电阻或开漏极输出(Open-Drain)。

 PB0 / PB1 / PB2 脚输出可选择六段推电流及灌电流(电流 20mA~220mA @5V, 压差 1V)

 PB3 / PB4 / PB5 脚输出可选择小灌电流(Small Sink Current)或一般灌电流(Normal Sink Current)。

 PB4 / PB5 脚输出可选择小推电流(Small Drive Current)或一般推电流(Normal Drive Current)。

 8 层程式堆栈(Stack)。

 存取资料有直接或间接定址模式。

 一组 8 位元上数计时器(Timer0)包含可程式化的频率预除线路。

 一组 8 位元下数计时器(Timer1)可选重複载入或连续下数计时。

 一个 8 位元的脉衝宽度调变输出(PWM1)。

 一个蜂鸣器输出(BZ1)。

 38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择。

 内建上电复位电路(POR)。

 内建低压复位功能(LVR)。

 内建看门狗计时(WDT)，可由程式韧体控制开关。

 双时钟机制，系统可以随时切换高速振盪或者低速振盪。

 高速振盪: I_HRC (1~20MHz内部高速RC振盪)

 低速振盪: I_LRC (内部 32KHz低速RC振盪) E_LXT (外部 32KHz低速石英振盪)

四种工作模式可随系统需求调整电流消耗：正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby   mode) 与 睡眠模式(Halt mode)。

 五种硬体中断：

 Timer0 溢位中断。

 Timer1 借位中断。

 WDT 中断。

 PB 输入状态改变中断。

 外部中断输入。

 FH511在待机模式(Standby mode)下的五种唤醒中断：

 Timer0 溢位中断。

 Timer1 借位中断。

 WDT 中断。

 PB 输入状态改变中断。

 外部中断输入。

 FH511在睡眠模式(Halt mode)下的三种唤醒中断：

 WDT 中断。

 PB 输入状态改变中断。

 外部中断输入。
