5.3K无线心率模组

2020-09-26 15:12:04

产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

5.3K无线心率模组

JW-WHRM53KS

Working   Voltage

工作电压

2.4V-5.5V

Enable   “H” or “L”

备注说明(请选择)

“E”信号选择  ■“H”高电平

             □“L”低电平

      □ 无

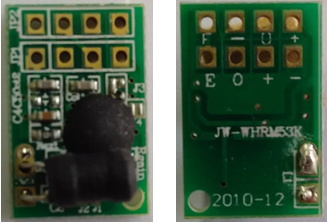

产品样片

                                                                                   JW-WHRM53KS

Version

版本

V1.0

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

          本产品是一款接收之载波频率为5.1 KHz~5.3KHz +/- 10%的无线心率接收模块,其接收距离范围约0-100 cm(接收距离与心率带以及电源干扰因素相关,实际接收距离以实际产品测试为准),可适用搭配使用于保健产品及运动器材等。

★ 5.1KHz~5.3KHz无线心跳接收器

★ 兼容性佳,可适用目前市场大部分5.1KHz~5.3KHz心跳胸带

★ 实时输出检测到信号,输出波形准确(15ms)

★ 实时输出检测到信号, 侦测心跳范围40~240 RPM

★ 超低功耗

二、Electrical Specification(电气特性)

极限工作条件

项目

范围

单位

工作电压

6.0

V

工作温度

-40~85

存储温度

-50~125

焊接温度(5秒)

300

推荐工作条件

项目

范围

单位

工作电压

2.4~5.5V

V

工作温度

-40~85

存储温度

-50~125




DC Characteristics(Ta=25℃,VDD=2.4~5.5V,VSS=0V)

参数

符号

最小

典型

最大

单位

条件

工作电压

VDD

2.4


5.5

V


睡眠电流

Istd



3

uA

2.4V≤VDD≤5.5V

输出电流,高

IoH



-5

mA

2.4V≤VDD≤5.5V

输出电流,低

IoL



10

mA

2.4V≤VDD≤5.5V

三、产品接线说明

符号

参 数 描 述

备 注

+

电源正

2.4V   ~ 5.5V

E

使能端

高使能

O

心率信号输出

脉冲信号

电源地

-

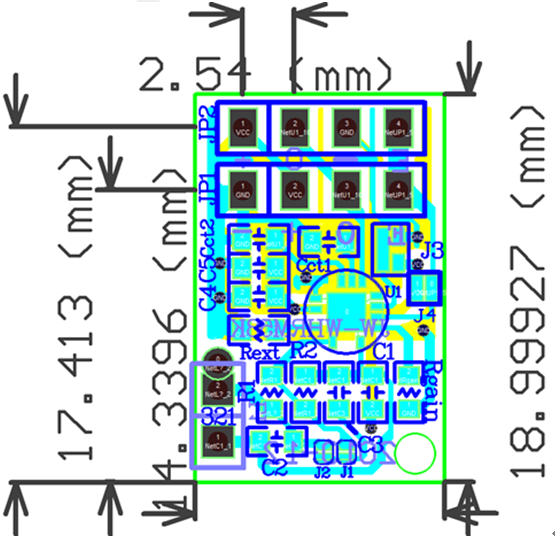

四、尺寸图

JW-WHRM53KS
