UART蓝牙模组BLE4.0

2019-08-21 15:48:33

产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

UART蓝牙模组BLE4.0

JW8105-02_V1.2

Working   Voltage

工作电压

2.4V~5.5V

UART波特率

备注说明(请选择)

         波特率选择 ■2400(默认)

              □4800

            □9600

             □19200

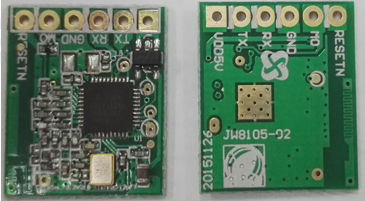

产品样片

       JW8105

Version

版本

V1.2

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. 产品特性

                   本模块是基于Bluetooth SIG之Bluetooth Low Energy(BLE)标准设计的透传模块, 使用者仅需通过UART和一些简单的IO管脚即可完成对模块的所有控制并实现BLE功能, 使用者无需关注复杂的Bluetooth协议即可开发出标准的BLE产品, 对于嵌入式系统欲与智能手机或Pad 通信提供了低成本的简便方式, 极大提升产品竞争力.

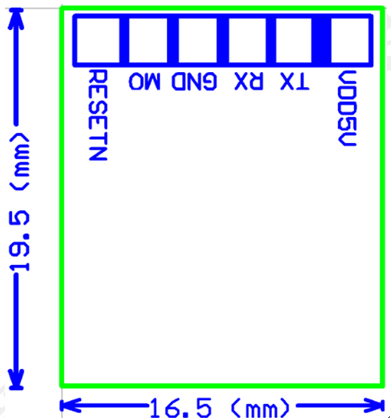

二、尺寸图

JW8105

三、功能概述

本模块设备名称:UART(2400)-BLE

本模块 送数据给 APP(Master)使用 Service UUID 为:0xFFF0, Characteristic UUID 为:0xFFF1。

本模块 接收APP(Master)送来数据使用Service UUID 为:0xFFF0,Characteristic UUID为:0xFFF2。

本模块透传模式:MCU 透过UART 传数据给Module, Module 会"原封不动"转给APP,同理当APP 传数据给Module 时, Module 会将收到数据透过UART 输出给MCU.

本模块状态命令:

BLE State Command

Start_Code

Command

Length

Data

Check sum

End_Code

0x24

0x35

0x02

State   Mode

Power   Saving state


0x0D








※Checksum Calculation Method = 0x55 + Command + Length + Data.



State Mode:

0x00 à STANDBY STATE.

0x01 à ADV STATE.

0x02 à BLE CONNECT GO STATE.

0x03 à BLE CONNECT ESTABLISH STATE.

Power Saving State

0x00 à No Power Saving.

0x01 à Power Saving.

本模块UART传输失败命令:

Uart NAK Command

Start_Code

Command

Length

Status Data

Check sum

End_Code

0x24

0x30

0x01

0x01


0x0D

※Checksum Calculation Method = 0x55 + Command + Length + Data.



四、引脚说明及功能定义

Pin No.

Symbol

功能说明

1

VDD5V

VCC,2.4V~5.5V, 建议使用3.3V

2

RX

UART_TXD(3.3V)

3

TX

UART_RXD.(3.3V)

4

GND

GND

5

MO

NC

6

RESETN

复位模块,低电平有效 (可选择使用)

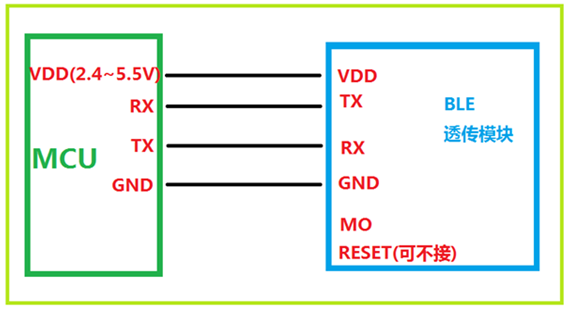

五、典型系统应用框图

JW8105

六、电气特性

推荐工作条件

项目

范围

单位

工作电压

2.4~5.5V

V

工作温度

0~70

存储温度

-40~125

焊接温度(5秒)

300

DC Characteristics

名称

描述

最小值.

典型值

最大值

单位

工作电压


2.4

3.3

5.5

V

工作频率


2400


2480

MHz

电流消耗

Power Down

3.5

4.0

5.0

uA

Active

Interval = ~20ms

1.6

2.0

4.0

mA
