5.3K无线心率模组(新大电感30mH)

2019-08-21 15:59:15

产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

5.3K无线心率模组(新大电感30mH)

JW-WS809-V50

Working   Voltage

工作电压

2.5V-5.0V

Enable   “H” or “L”

备注说明(请选择)

“E”信号选择 □“H”高电平

□“L”低电平

■ 无


产品样片

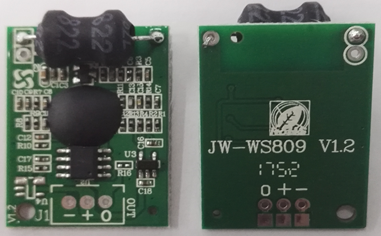

                           JW-WS809-大电感

Version

版本

V1.2.1

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

          本产品是一款接收之载波频率为5KHz~5.5KHz +/- 10%的无线心率接收模块,其接收距离3V电池供可达150 cm以上,同时较好的抗干扰性能,可适用搭配使用于保健产品及运动器材等。

★ 5.0KHz~5.5KHz频率无线心跳接收器

★ 兼容性佳,可适用目前市场大部分5KHz左右无码心率胸带

★ 实时输出检测到信号,输出波形准确(15ms)

★ 侦测心跳范围40~240 RPM

★ V50版本增强接收距离,干电池(无干扰)供电可以达1.5米以上,具体抗干扰效果以测试效果为准;适合在划船器等距离较远产品上。

二、Electrical Specification(电气特性)

极限工作条件

项目

范围

单位

工作电压

5.5

V

工作温度

-40~85

存储温度

-50~125

焊接温度(5秒)

300

推荐工作条件

项目

范围

单位

工作电压

2.5~5.0V

V

工作温度

-40~85

存储温度

-40~125


DC Characteristics(Ta=25℃,VDD=2.5~5.5V,VSS=0V)

参数

符号

最小

典型

最大

单位

条件

工作电压

VDD

2.5


5.5

V


工作电流

Iop



3

mA

2.5V≤VDD≤5.5V

输出电流,高

IoH



-5

mA

2.5V≤VDD≤5.5V

输出电流,低

IoL



10

mA

2.5V≤VDD≤5.5V

三、产品接线说明

符号

参 数 描 述

备 注

+

电源正

2.5V   ~ 5.5V

O

心率信号输出

约15ms脉冲信号

电源地

-

四、尺寸图

JW-WS809-大电感

五、安装注意事项:

     1、本无线心率接收模组接收频率工作在5.3K左右,处于音频范围内,故在安装时尽量远离喇叭、蜂鸣器等约20cm以上。具体安装位置需根据实际情况来调试。

     2、跑步机控制主板也有强的电磁辐射,故安装位置也尽量远离主板。
