手握心率模组

2019-08-21 16:06:22

产品规格确认书

Approved   by

客户签名栏

客户签名

Project   Name&Item

产品名称及编号

手握心率模组

SH668-M0-V1.2

Working Voltage

工作电压

1.2V-5.0V

Enable “H” or “L”

备注说明(请选择)

“E”信号选择     ■“H”高电平

  □“L”低电平

□无

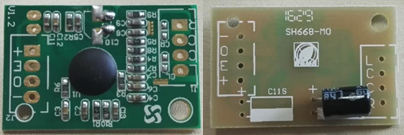

产品样片

SH668-M0

Version

版本

V1.2

Remark

备注

1、规格书仅供参考!以实际样品功能为准!

2、以上资料如有更新我司将不另行通知,客户在应用本产品前请确认是否为最新版本;

3、对于客户的不正确应用所带来的任何后果,我司不承担任何责任!

4、本公司可以根据客户要求对本产品进行改版或重新设计,详情请具体来电垂询!

一. Features ( 产品特性 )

          本产品是一款宽电压心率接收模块有很好的抗干扰性能,可适用搭配使用于保健产品及运动器材等。

★ 实时输出检测到心率,输出波形准确

★ 侦测心跳范围30~240 RPM

★ 抗干扰能力强

★ 低电压、低功耗

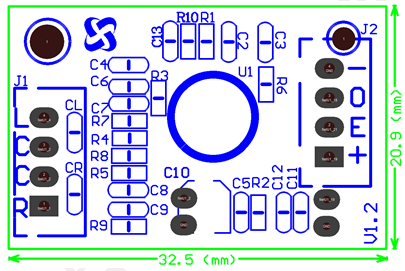

二、尺寸图


 SH668-M0

三、Electrical Specification(电气特性)

极限工作条件

项目

范围

单位

工作电压

5.5

V

工作温度

0~70

存储温度

-50~125

焊接温度(5秒)

300

推荐工作条件

项目

范围

单位

工作电压

1.2~5.0V

V

工作温度

0~70

存储温度

-40~125

DC Characteristics

Parameter

Symbol

Min.

Tpy.

Max.

Unit

Conditions

Operating   Voltage

Vdd

1.2


5.0

V


Satand-by   Current

Istd



10

uA

VDD=3.0V

Output Driving   Current

IoH

300



uA

VDD=3.0V

Output Sink   Current

IoL

1.0



mA

VDD=3.0V

四、产品接线说明

符号

参 数 描 述

备 注

+

电源正

1.2V ~ 5.0V

E

使能

高电平有效

O

心率信号输出

约100ms脉冲信号

电源地

-

L

人体左输入(金属极板)


C

人体左输入(金属极板)

公共端

C

人体右输入(金属极板)

公共端

R

人体右输入(金属极板)
