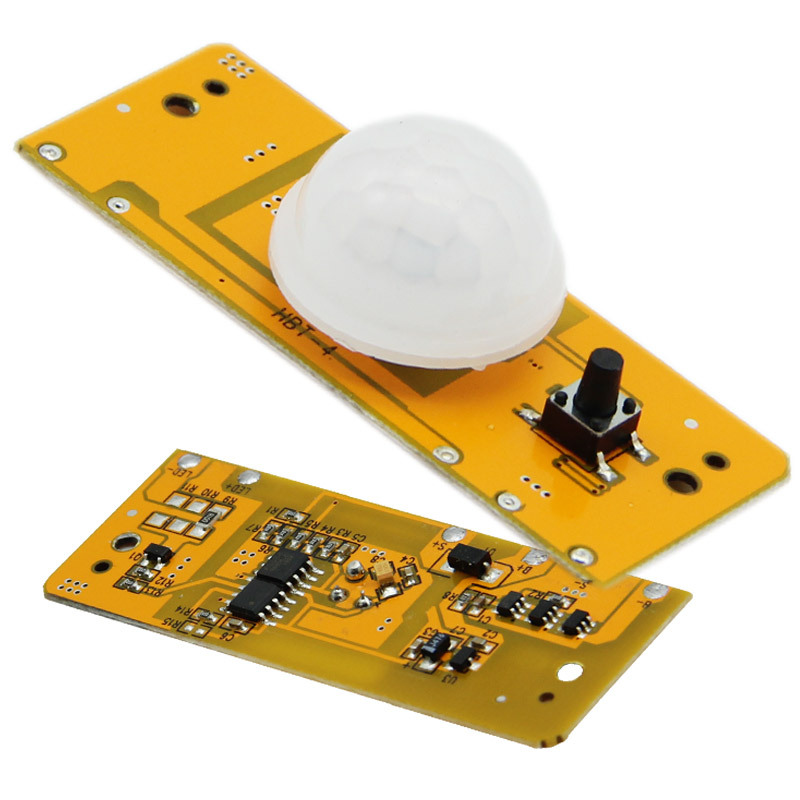

太阳能人体感应电路板开发设计

太阳能人体感应电路板开发设计具体的工作模式:(模式可以按客户要求更改) 1、按键对应四挡工作模式,每按一下按键换个档位:A、半亮感应模式(晚上无人微亮25%,有人全亮); B、人体感应模式(晚上无人不亮,有人全亮);C、常亮模式(晚上一直常亮,亮度为50%);D、关机(进入休眠状态)。按键关机后,需要长按1秒开机,然后循环A、B、C、D功能。

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 太阳能人体感应电路板开发设计

太阳能人体感应电路板开发设计


具体的工作模式:(模式可以按客户要求更改)



1、按键对应四挡工作模式,每按一下按键换个档位:A、半亮感应模式(晚上无人微亮25%,有人全亮); B、人体感应模式(晚上无人不亮,有人全亮);C、常亮模式(晚上一直常亮,亮度为50%);D、关机(进入休眠状态)。按键关机后,需要长按1秒开机,然后循环A、B、C、D功能。

 2、  上电默认功能:亮灯15秒,然后进入A 档。



 3、感应后灯亮时间: 15秒。



4、电池低电保护:电池电压低于3V时,  系统进入超低功耗待机,只有在检测到太阳能充电(太阳能电压高于设定值)时才恢复运行状态。



 5、低功耗模式:白天低功耗模式静态电流30uA,晚上静态功耗是200uA



 6、太阳能功能:不但可以对电池充电,还可以区分白天和晚上。太阳能板电压低于0.8V(认为是晚上),开启PIR;高于1.5V时(认为是白天),关闭PIR .



 7、感应距离(即灵敏度):6-8米,透镜用7709-8.
