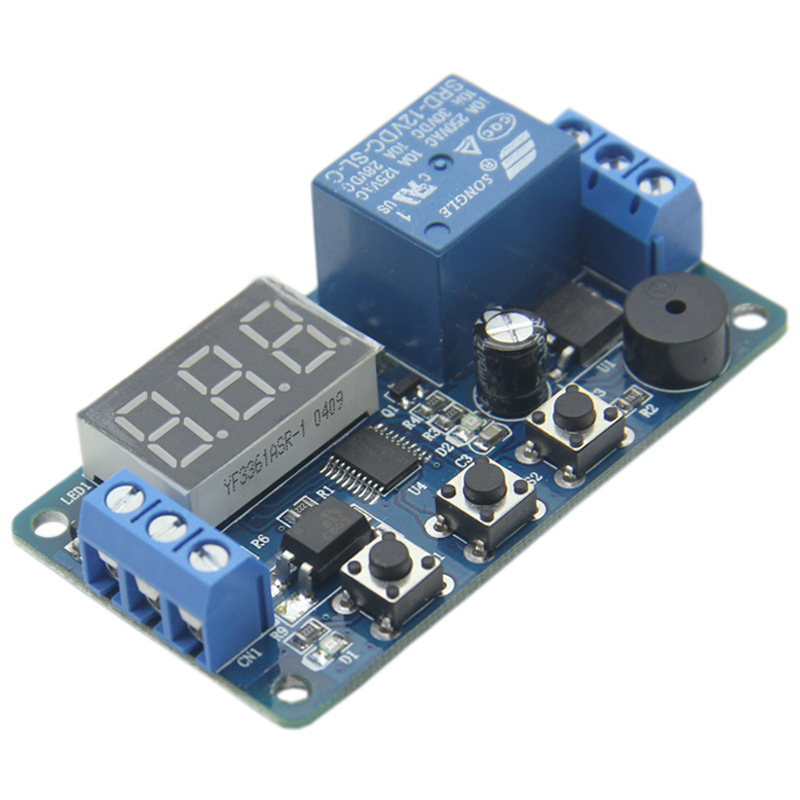

12v多功能定时5V继电器控制板方案开发设计 继电器电路线路控制板

工作电压:DC12V(正常工作电压DC10V-16V)信号源:DC4V~20V (常用电源正极触发,按钮,PNP传感器,PLC信号等)输出能力:可以控制直流30v5A以内或者交流220v5A以内的设备静态电流:20mA ,工作电流:50mA使用寿命:大于10万次;工作温度:-40~85'C; 净重:约26g尺寸:64.2mm*34.8mm*18.5mm 模式简介: P-1:收到触发信号,继

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 12v多功能定时5V继电器控制板方案开发设计 继电器电路线路控制板

工作电压:DC12V(正常工作电压DC10V-16V)

信号源:DC4V~20V (常用电源正极触发,按钮,PNP传感器,PLC信号等)

输出能力:可以控制直流30v5A以内或者交流220v5A以内的设备

静态电流:20mA ,工作电流:50mA

使用寿命:大于10万次;

工作温度:-40~85'C;



净重:约26g

尺寸:64.2mm*34.8mm*18.5mm

模式简介:



P-1:收到触发信号,继电器接通,计时结束,继电器断开。

A1:延时期间再次触发无效

A2:延时期间再次触发重新计时

A3:延时期间再次触发继电器复位终止计时

P-2:收到触发信号,X时间开始,计时结束继电器吸合,Y时间开始,计时结束继电器断开

P-3:循环开关模式

A1:通电后继电器接通,计时结束断开,无限循环。

A2:通电后继电器断开,计时结束接通,无限循环。

P-4:收到触发信号,继电器持续接通,直到信号消失开始计时,计时结束继电器断开,如延时期间,再次收到触发信号,延时取消直到信号消失,重新计时。
