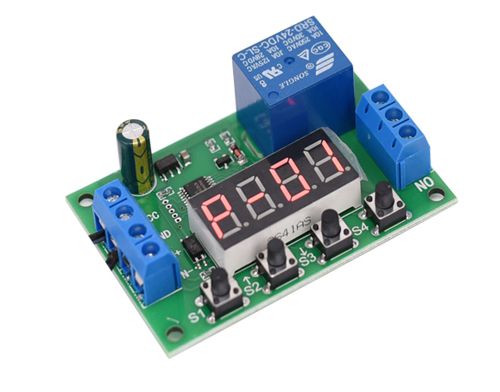

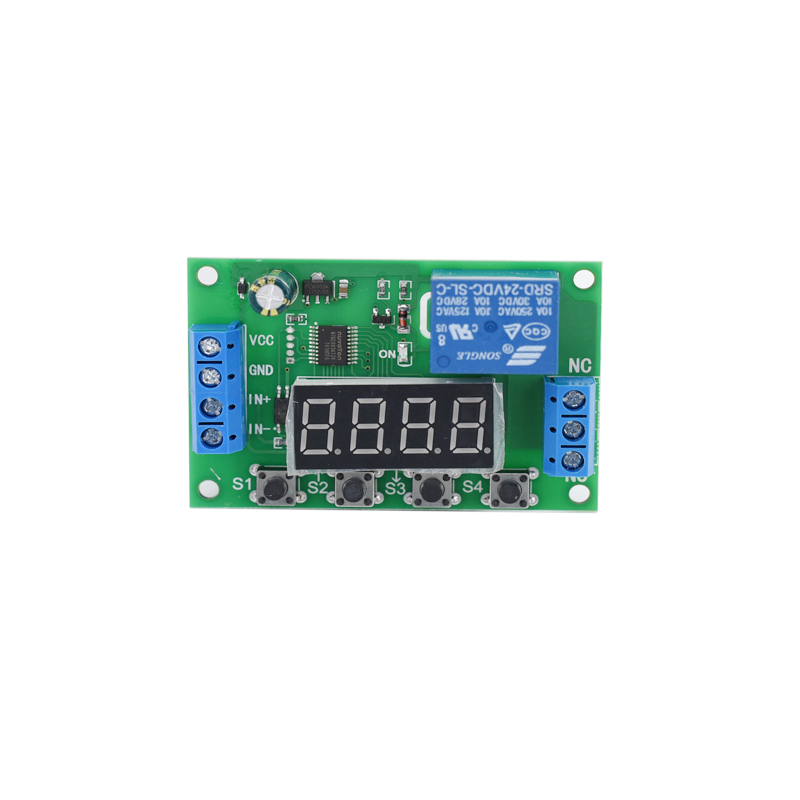

通电断电延时时间继电器模块5V12V24V 汽车延时开关启动保护
模块简介：
多功能的时间继电器模块，多种工作电压可选，DC5V 12V 24V，输出端跟电路是继电器隔离的，可以控制低压电器，也可以控制220V线路，最高达10A的控制能力。多达27种工作模式，满足各种测试及自动控制应用情况，延时时间从0.01秒~999分钟可调。触发端口可以用电压信号触发，也可以接一个按键来触发。
模块参数：
供电电压： DC 5V 12V 24V可选

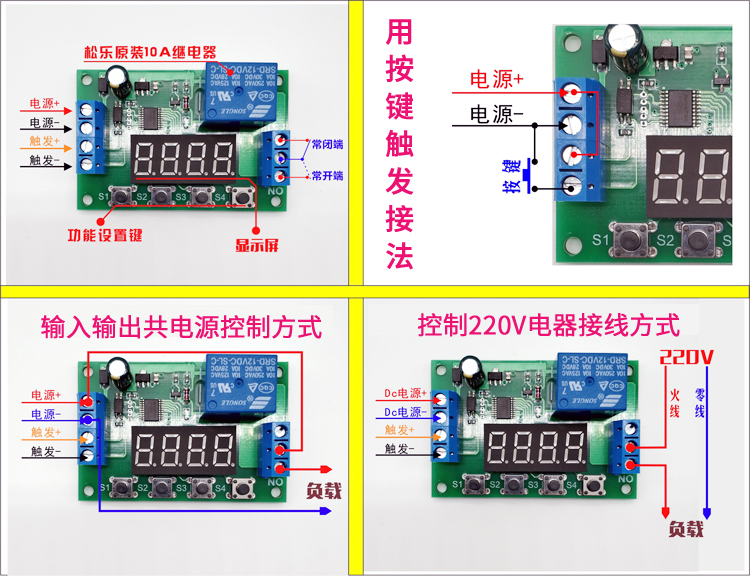

触发端电压：DC 3~30V【也可用按键触发】
继电器最大控制电流：10A
模块尺寸：63*42*20mm(长宽高)
使用说明：
工作参数的设定：按住S1键不松手，0.5秒后显示屏显示P-xx，按S2和S3更改工作模式。选好工作模式后，短按S1键进入A时间设定，屏目显示Axxx，此时按S2和S3键修改A时间参数，S2和S3键短按加减1，长按快速加减10，按S4键可设置小数点的位置。设置好A时间后，再按S1键进行B时间设定，屏目显示bxxx，此时按S2和S3键修改B时间参数，S2和S3键短按加减1，长按快速加减10，按S4键可设置小数点的位置。设置好B时间后，最后按一次S1键，退出设定状态并保存所有参数。
小数点位置的意义：
Ax.xx 小数点在百位，时间范围0.01~9.99秒
Axx.x 小数点在十位，时间范围0.1~99.9秒
Axxx. 小数点在个位，时间范围1~999秒
Axxx 没有小数点，时间范围1~999分钟
关闭显示屏：非设置状态下，按S4键关闭显示屏，再按即再打开。
工作模式
| P-01： | 上电后或触发后继电器断开,延时A时间后继电器吸合 |
| P-02： | 上电后或触发后吸合，延时A时间后继电器断开 |
| P-03： | 点动模式，有信号吸合，无信号断开 |
| P-04： | 自锁模式，每次触发后继电器状态翻转一次 |
| P-05： | 触发后，继电器吸合，延时A时间后停止，延时期间不可重复触发 |
| P-06： | 触发后，继电器吸合，延时A时间后停止，延时期间重复触发，会重新计时 |
| P-07： | 触发后，继电器吸合，延时A秒后停止，延时期间重复触发，时间会累加 |
| P-08： | 触发后，继电器吸合，延时A秒后停止，延时期间再次触发可立即停止 |
| P-09： | 触发后，继电器吸合，信号消失后延时A秒停止，延时期间触发重新开始 |
| P-10： | 上电后吸合A时间，断开B时间，无限循环 |
| P-11： | 有持续信号时 吸合A时间，断开B时间，无限循环，信号消失立即停止 |
| P-12： | 触发一次 吸合A时间，断开B时间，无限循环，再次触发停止 |
| P-13： | 上电继电器吸合，触发后继电器断开，延时A时间后继电器吸合 |
| P-14： | 有持续信号，超过A时间后继电器吸合，信号消失继电器断开 |
| P-15： | 有持续信号继电器断开，信号消失超过A时间后继电器吸合 |
| P-16： | 有持续信号超过A时间后继电器吸合，信号消失超过A时间后继电器断开 |
| P-17： | 有持续信号超过A时间后继电器吸合，信号消失后，再次有持续信号超过A时间后继电器断开 |
| P-18： | 触发，超过A时间后继电器吸合，再次触发，超过A时间后继电器断开 |
| P-19： | 有持续信号继电器吸合A时间然后停止，然后如信号消失继电器又吸合A时间后停止 |
| P-20： | 有脉冲信号（上升沿或下降沿）继电器停止，没有脉冲信号，继电器延时A时间后吸合【持续高电平或持续低电平都认为是没有脉冲】 |
| P-21： | 上电后，延时A时间后继电器吸合，吸合B时间后停止 |
| P-22： | 触发后，延时A时间后继电器吸合，吸合B时间后停止 |
| P-23： | 有持续信号并超过A时间后继电器吸合，吸合B时间后停止 |
| P-24： | 触发后继电器吸合A时间后停止，停止后再计时B时间，在A+B时间内无法再触发 |
| P-25： | 触发后继电器吸合A时间后停止，计时B时间，然后再吸合A时间后停止，期间不可重复触发 |
| P-26： | 计数模式，上升沿触发，每次检测到上升沿，数值+1，最大记数9999，最大频率20Hz，短按S1键可清零 |
| P-27： | 计数模式，下降沿触发，每次检测到下降沿，数值+1，最大记数9999，最大频率20Hz，短按S1键可清零 |
