液位传感器 饮水机水位计 可替换浮子式液位传感器

液位传感器 饮水机水位计 可替换浮子式液位传感器液位传感器WMSR-OL-02 使用范围: 饮水机、浴缸、加湿机、水箱、需要液位检测的电器,设备液位状态信号端输出电压(V)真值总电流(mA)功率消耗(mW)超过临界液位< 0.10<12<60低于临界液位> 4.61<12<60参数符号规格工作温度Topr-25℃-105℃

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 液位传感器 饮水机水位计 可替换浮子式液位传感器

液位传感器 饮水机水位计 可替换浮子式液位传感器


液位传感器 饮水机水位计 可替换浮子式液位传感器

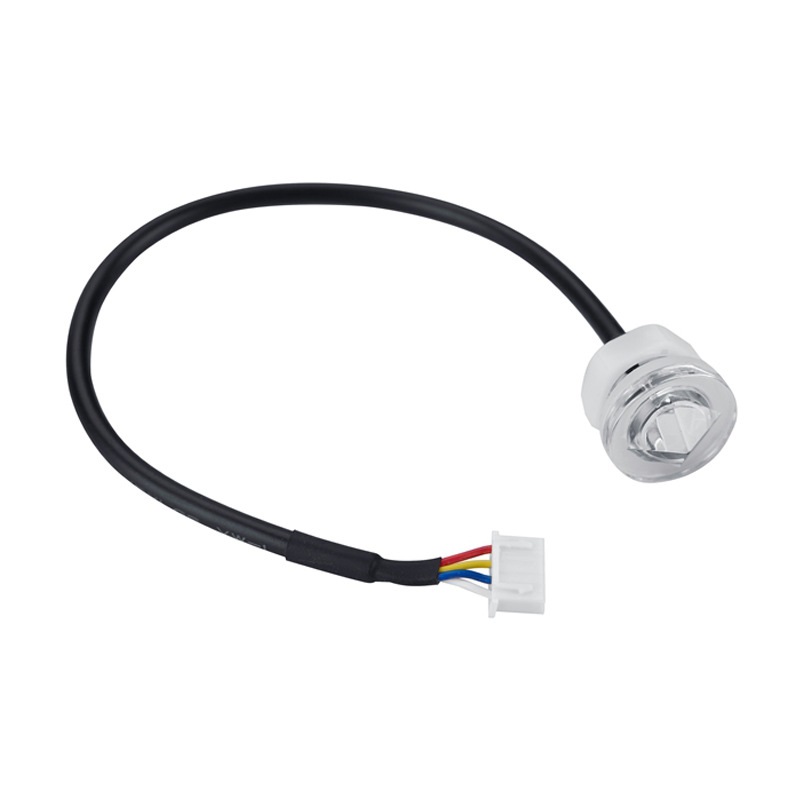

液位传感器WMSR-OL-02


             使用范围:

饮水机、浴缸、加湿机、水箱、需要液位检测的电器,设备

液位状态

信号端输出电压(V)

真值

总电流(mA)

功率消耗(mW)

超过临界液位
< 0.10<12<60

低于临界液位
> 4.61<12<60

参数

符号

规格

工作温度
Topr
-25℃-105℃(头部)

储存温度
Tstg
-40℃-85℃

寿命
T50,000 h


使用及检测:
将液位传感器按上述方式之一安装,再将其按如下电路连接,信号端将输出与水位状况一致的电压信号,此信号作为液位高度控制信号接入 MCU(单片机)A/D(模数转换)端口,当液位超过临界液位而淹没传感器本体时,此时信号输出为低电压,当液位低于临界液位而显露传感器本体时,此时信号输出为高电压,具体参数如下表所示。





液位传感器特性:

1.无机械运动部件、可靠性高
2.体积小、可任意方向安装
3.液位控制精度高
4.符合安规标准要求
5.符合 RoHS 要求







注意事项:

1.当被探测液体为水,水位高度低于临界液位时,水汽、水蒸汽或水珠会在传感器本体表面集结,从而导至信号输出电压下降。
所以在实际应用时,考虑到水汽、水蒸汽或水珠的影响,将液位阀值电压设值为 VT,即信号端输出电压如果大于 VT,则判断液位低于临界液位,信号端输出电压如果小于 VT,则判断液位高于临界液位。
VT 一般取值为 0.25-0.5V,具体数值根据水汽、水蒸汽或水珠的产生以及影响程度来确定。当被探测液体为其它时,也会受到液珠的影响,故也按此法考虑。
2.考虑液面的波动特性,在程序中要加入防抖逻辑。
3.此款液位传感器接线部位为不防水型,不能将整个探头放入液体中使用。
实际使用时,液位传感器探头表面不能有太多的污垢,如有,请即时清洗干净,清洗过程中不能使其探测表面受到损伤。
